濠榮機械公司 HO WIN MACHINERY COMPANY

産品名	眾程全自動 (數值式)
工作台面績	----
工作台縱向移動 (工作台無段變速)	----

ESG-618ASDII

工作台面績

152x460mm

工作台縱向移動
( 工作台無段變速 )

60HZ,5-28m/min,

50HZ,5-23m/min

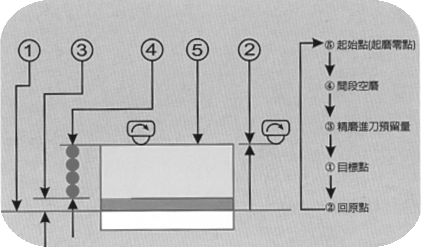

		上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。
		Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。
		Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。

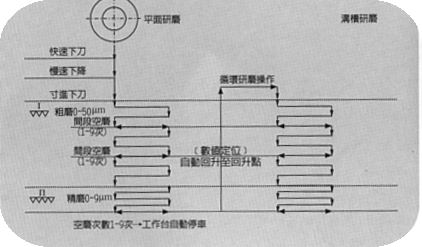

研磨程序圖


機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-618ASDII
工作台面積		152x460mm
最大研磨長度	縱向	480mm
最大研磨寬度	橫向	168mm
主軸中心線至工作台面積最大距離		460mm
標準磁力夾頭尺寸		150x450mm
工作台縱向移動	最大行程(油壓)	480mm
	最大行程(手動)	510mm
	工作台無段變速	60HZ,5-28m/min,50HZ,5-23m/min
鞍座橫向移動	每次自動進給量	1-10mm
	最大自動行程	180mm
	最大手動行程	195mm
	每一轉	5mm
	每一刻度	0.02mm
輪頭垂直進給	每次自動進給量	0.001-0.05mm
	寸進	0.001mm
	快速昇降速度(約)	250mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm
	每一刻度	0.005mm
主軸馬達	轉速	60HZ,3450 R.P.M. 50HZ,2850 R.P.M.
主軸馬達	馬力	2.0HP
標準砂輪	外徑	203MM
	寬度	標準12.7mm,最大可裝19mm
	孔內直徑	31.75mm
油壓驅動	馬力	1HPx6P
前後驅動	馬力	40Wx6P
快速昇降驅動	馬力	40Wx6P
佔地空間	總空間需求	1810x1133x1660mm
重量	淨重	850KGS
重量	毛重	1000KGS
總額定馬力(約)		3.0HP
材積	長 x 寬 x 高	1980x1420x1930mm(78"x56"x76")

ESG-818ASDII

工作台面績

203x460mm

工作台縱向移動
( 工作台無段變速 )

60HZ,5-28m/min,

50HZ,5-23m/min

		上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。
		Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。
		Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。
研磨程序圖


機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-818ASDII
工作台面積		203x460mm
最大研磨長度	縱向	480mm
最大研磨寬度	橫向	228mm
主軸中心線至工作台面積最大距離		460mm
標準磁力夾頭尺寸		200x450mm
工作台縱向移動	最大行程(油壓)	480mm
	最大行程(手動)	510mm
	工作台無段變速	60HZ,5-28m/min,50HZ,5-23m/min
鞍座橫向移動	每次自動進給量	1-10mm
	最大自動行程	235mm
	最大手動行程	250mm
	每一轉	5mm
	每一刻度	0.02mm
輪頭垂直進給	每次自動進給量	0.001-0.05mm
	寸進	0.001mm
	快速昇降速度(約)	250mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm
	每一刻度	0.005mm
主軸馬達	轉速	60HZ,3450 R.P.M. 50HZ,2850 R.P.M.
主軸馬達	馬力	2.0HP
標準砂輪	外徑	203MM
	寬度	標準12.7mm,最大可裝19mm
	孔內直徑	31.75mm
油壓驅動	馬力	1HPx6P
前後驅動	馬力	40Wx6P
快速昇降驅動	馬力	40Wx6P
佔地空間	總空間需求	1810x1285x1680mm
重量	淨重	1205KGS
重量	毛重	1375KGS
總額定馬力(約)		3.0HP
材積	長 x 寬 x 高	1890x1630x1930mm

ESG-1020ASDII

工作台面績	254x508mm
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min,50HZ,5-20m/min

		上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。
		Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。
		Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。
研磨程序圖


機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-1020ASDII
工作台面積		254x508mm
最大研磨長度	縱向	520mm
最大研磨寬度	橫向	280mm
主軸中心線至工作台面積最大距離		標準立柱：500mm；增高立柱：600mm
標準磁力夾頭尺寸		250x500mm
工作台縱向移動	最大行程(油壓)	580mm
	最大行程(手動)	620mm
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	每次自動進給量	1-13mm
	最大自動行程	270mm
	最大手動行程	300mm
	每一轉	5mm
	每一刻度	0.02mm
輪頭垂直進給	每次自動進給量	0.001-0.04mm
	寸進	0.001mm
	快速昇降速度(約)	150mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm
	每一刻度	0.005mm
主軸馬達	轉速	60HZ,3450 R.P.M.; 50HZ,2850 R.P.M.
主軸馬達	馬力	3.0HP
標準砂輪	外徑	203MM
	寬度	標準19mm,最大可裝25mm
	孔內直徑	31.75mm
油壓驅動	馬力	2.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	80Wx6P
佔地空間	總空間需求	2400x1450x1750mm
重量	淨重	1810KGS
重量	毛重	2160KGS
總額定馬力(約)		5 1/5HP
材積	長 x 寬 x 高	2480x2060x2100mm

ESG-1224ASDII

工作台面績	300x600mm
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min,50HZ,5-20m/min

		上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。
		Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。
		Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。
研磨程序圖


機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-1224ASDII
工作台面積		300x600mm
最大研磨長度	縱向	520mm
最大研磨寬度	橫向	600mm
主軸中心線至工作台面積最大距離		585mm
標準磁力夾頭尺寸		300x600mm
工作台縱向移動	最大行程(油壓)	650mm
	最大行程(手動)	730mm
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	每次自動進給量	1-19mm
	最大自動行程	310mm
	最大手動行程	340mm
	每一轉	5mm
	每一刻度	0.02mm
輪頭垂直進給	每次自動進給量	0.001-0.05mm
	寸進	0.001mm
	快速昇降速度(約)	150mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm
	每一刻度	0.005mm
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	5.0HP
標準砂輪	外徑	304mm
	寬度	31.75mm
	孔內直徑	76.2mm
油壓驅動	馬力	2.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	80Wx6P
佔地空間	總空間需求	2700x1600x1850mm
重量	淨重	1990KGS
重量	毛重	2290KGS
總額定馬力(約)		8 1/4HP
材積	長 x 寬 x 高	2480x2140x2100mm

ESG-1228ASDII

工作台面績	305x712mm
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min,50HZ,5-20m/min


		上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。
		Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。
		Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。
研磨程序圖


機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-1228ASDII
工作台面積		305x712mm
最大研磨長度	縱向	712mm
最大研磨寬度	橫向	330mm
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		300x700mm
工作台縱向移動	最大行程(油壓)	760mm
	最大行程(手動)	830mm
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	每次自動進給量	1-25mm
	最大自動行程	350mm
	最大手動行程	380mm
	每一轉	5mm
	每一刻度	0.02mm
輪頭垂直進給	每次自動進給量	0.001-0.05mm
	寸進	0.001mm
	快速昇降速度(約)	150mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm
	每一刻度	0.005mm
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm
	寬度	50mm
	孔內直徑	127mm
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4Wx6P
佔地空間	總空間需求	2950x1970x2050mm
重量	淨重	3020KGS
重量	毛重	3520KGS
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	2500x2290x2220mm

ESG-1232ASDII

工作台面績	305x813mm(12x32")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min


本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。
俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。
可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。
機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-1232ASDII
工作台面積		305x813mm(12x32")
最大研磨長度	縱向	813mm(32")
最大研磨寬度	橫向	330mm(13")
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		300x800mm(11 3/4x31 1/2")
工作台縱向移動	最大行程(油壓)	890mm(35")
	最大行程(手動)	930mm(36 1/2")
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	最大自動行程	350mm(13 3/4")
	最大手動行程	380mm(15")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	0.001-0.04mm(0.00005-0.002")
	寸進	0.001mm(0.00005")
	快速昇降速度(約)	150mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,1750R.P.M.; 50HZ,1450R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm(14")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4HPx6P
佔地空間	總空間需求	3290x1970x2050mm(130x78x81")
重量	淨重	3170KGS(6974LBS)
重量	毛重	3600KGS(7920LBS)
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	2700x2290x2200mm(106x90x88")

ESG-1236ASDII

工作台面績	305x915mm
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min,50HZ,5-20m/min

機能規格：

		上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。
		Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。
		Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。
研磨程序圖


機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-1236ASDII
工作台面積		305x915mm
最大研磨長度	縱向	915mm
最大研磨寬度	橫向	330mm
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		300x900mm
工作台縱向移動	最大行程(油壓)	960mm
	最大行程(手動)	1000mm
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	每次自動進給量	1-25mm
	最大自動行程	350mm
	最大手動行程	380mm
	每一轉	5mm
	每一刻度	0.02mm
輪頭垂直進給	每次自動進給量	0.001-0.05mm
	寸進	0.001mm
	快速昇降速度(約)	150mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm
	每一刻度	0.005mm
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm
	寬度	50mm
	孔內直徑	127mm
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4Wx6P
佔地空間	總空間需求	3550x1970x2050mm
重量	淨重	3330KGS
重量	毛重	3700KGS
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	3000x2290x2220mm

ESG-1632ASDII

工作台面績	406x813mm(16x32")
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min, 50HZ,5-20m/min

機能規格：


本機器專用提供全自動平面研磨和溝槽研磨。
磨輪頭昇降機構由兩組馬達驅動：AC馬達提供昇降快速傳動；步進馬達提供昇降慢速傳動和自動進給的功能。
手動向下進給量每次最小0.001mm。
自動向下進給量可選擇每次0.001~0.04mm。
研磨至所需尺寸時，可實施無進給研磨1~9次完成後，工作台自動停止，磨輪自動上昇。
俱備兩階段研磨控制：一般研磨進給量每次0.001~0.04mm，精密研磨進給量每次0.001~0.009mm。
可設自動研磨深度1-9mm(如需要加大深度時，可以另外加裝一組有回饋功能的光學尺，做行程控制)。
機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-1632ASD
工作台面積		406x813mm
最大研磨長度	縱向	813mm
最大研磨寬度	橫向	410mm
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		400x800mm
工作台縱向移動	最大行程(油壓)	890mm
	最大行程(手動)	930mm
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	每次自動進給量	1~25mm(0.04"-1")
	最大自動行程	430mm(17")
	最大手動行程	460mm(18")
	每一轉	5mm(0.2")
	每一刻度	0.02mm(0.001")
輪頭垂直進給	每次自動進給量	0.001-0.05mm
	寸進	0.001mm
	快速昇降速度(約)	150mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm(0.05")
	每一刻度	0.005mm(0.0005")
主軸馬達	轉速	60HZ,1750R.P.M.; 50HZ,1450R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm(14")
	寬度	50mm(2")
	孔內直徑	127mm(5")
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4HPx6P
佔地空間	總空間需求	3290x2200x2050mm
重量	淨重	3400KGS(7480LBS)
重量	毛重	4000KGS(8800LBS)
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	2800x2290x2200mm(110x90x88")

ESG-1640ASDII

工作台面績	406x1020mm
工作台縱向移動 ( 工作台無段變速 )	60HZ,5-25m/min,50HZ,5-20m/min

		上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。
		Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。
		Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。
研磨程序圖


機能規格
		1A ：一軸自動磨床。
		2A ：二軸自動磨床。
		3A ：二軸自動，附加砂輪上、下快速昇降。
		ASD：三軸全自動磨床，昇降採用步進馬達做定寸功能。
機型		ESG-1640ASDII
工作台面積		406x1020mm
最大研磨長度	縱向	1020mm
最大研磨寬度	橫向	410mm
主軸中心線至工作台面積最大距離		標準立柱：630mm；增高立柱：720mm
標準磁力夾頭尺寸		400x1000mm
工作台縱向移動	最大行程(油壓)	1060mm
	最大行程(手動)	1000mm
	工作台無段變速	60HZ,5-25m/min,50HZ,5-20m/min
鞍座橫向移動	每次自動進給量	1-25mm
	最大自動行程	430mm
	最大手動行程	460mm&,amp;,lt;,/,,TD>
	每一轉	5mm
	每一刻度	0.02mm
輪頭垂直進給	每次自動進給量	0.001-0.05mm
	寸進	0.001mm
	快速昇降速度(約)	150mm/min
	慢速昇降速度(約)	6mm/min
	每一轉	1mm
	每一刻度	0.005mm
主軸馬達	轉速	60HZ,1750 R.P.M.; 50HZ,1450 R.P.M.
主軸馬達	馬力	標準：5HP；可選配：7 1/2HP,10HP
標準砂輪	外徑	355mm
	寬度	50mm
	孔內直徑	127mm
油壓驅動	馬力	3.0HPx6P
前後驅動	馬力	80Wx6P
快速昇降驅動	馬力	1/4Wx6P
佔地空間	總空間需求	4020x2200x2050mm
重量	淨重	4000KGS
重量	毛重	4500KGS
總額定馬力(約)		8 1/2HP(主軸馬達：5HP),11HP(主軸馬達：7.5HP),13 1/2HP(主軸馬達：10HP)
材積	長 x 寬 x 高	3250x2290x2220mm

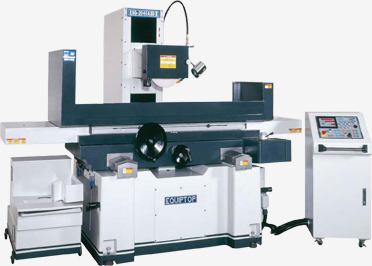

2040ASD II


機能規格：

機型 / 項目		ESG-3A2040 / 2040ASD / 2040ASD II
工作台面積		506 x 1020mm
最大研磨長度	縱向	1020mm
最大研磨寬度	橫向	500mm
主軸中心線至工作台面積最大距離		標準立柱： 630mm ；增高立柱： 720mm
標準磁力夾頭尺寸		500 x 1000 mm
工作台縱向移動	最大行程（油壓）	1060 mm
	最大行程（手動）	1100 mm
	工作臺無段變速	60HZ , 5-25m/min ； 50HZ , 5-20 m/min
鞍座橫向移動	每次自動進給量	1-25 mm
	每次連續進給量	20 - 320 mm/min
	最大自動行程	510 mm
	最大手動行程	520 mm
	每一轉	5 mm
	每一刻度	0.02 mm
論頭垂直進給	每次自動進給量	ASD 0.001 -0.04 mm / ASD II 0.001 - 0.05 mm
	寸進	0.001mm
	快速昇降速度（約）	150 mm / min
	慢速昇將速度	6 mm / min
	每一轉	MPG 0.1mm(選購) ASD II 機型：數值顯示設定無昇降手輪
	每一刻度	MPG 0.001 mm（選購） ASD II 機型：數值顯示設定無昇降手輪
主軸馬達	轉速	60HZ , 1750 R.P.M. ； 50HZ , 1450R.P.M
主軸馬達	馬力	7.5HP
標準砂輪	外徑	355mm
	寬度	50 mm
	孔內直徑	127 mm
油壓驅動	馬力	30HZ x 6P
前後驅動	馬力	80W x 6P
快速昇降驅動	馬力	1/4P x 6P
占地空間	總空間需求	4500 x 2200 x 2100
重量	淨重	4800KGS
重量	毛重	5200KGS
總額定馬力（約）		11HP
材質	長 X 寬 X 高	3500 x 2290 x 2220 mm

ESG-6120ASD II

工作台面積	610X1220mm(24"x48")
工作台縱向移動(工作台無段變數)	1260mm(49.6")

機能規格:

機型		ESG-6120ASD II
工作台面積		610x2060mm(24"x80")
最大研磨長度	縱向	1260mm(49.6")
最大研磨寬度	橫向	610mm(24")
主軸中心線至工作台面積最大距離		720mm;850mm(選配)
標準磁力夾頭尺寸		600x1200x1pieces (23.6"x47.2")
工作台縱向移動	最大油壓行程	1300mm(51.18")
	最大手動行程	1350mm(53")
	工作台無段變速	5~30m/min
磨輪頭前後移動	每次自動進給量	1~25mm(0.04"~1")
	每次連續進給量	25~280mm/min(1"~11"/min)
	最大自動行程	660mm(25.98)
	最大手動行程	685mm(26.96)
	電子手輪每一轉	0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
	電子手輪每一刻	0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給 (伺服馬達控制)	每次自動進給量	粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm; 細磨 ASD /ASD II: 0.001~0.009mm
	寸進	Jogging downfeed:0.001mm(0.25/10000") ASD:0.001~0.04 Jogging step increment :0.001~0.05mm(1~25/10000") ASD II:0.001~0.05
	電子手輪(選配)	每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
	快速昇降速度(約)	460(18")/min
	慢速昇降速度(約)	6m(0.25")/min
	手輪每一轉	0.3mm
	手輪每一刻度	0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達	轉速	60HZ,1750 R.P.M. 50HZ,1450 R.P.M.
主軸馬達	馬力	Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪	外徑	400mm(16")
	寬度	65mm(2 1/2")(選配)
	孔內直徑	127mm(5")
油壓驅動	馬力	5HP/6P(5.625KW)
前後驅動	馬力	DC 400W/伺服
快速昇降驅動	馬力	700W/伺服
佔地空間(長寬高)	總空間空間	4300x3500x2350mm(170"x138"x93")
重量	淨重	11500KGS (25300LBS)
重量	毛重	12500KGS (27500LBS)
總額定馬力(約)		18HP(13.5KW)
材積	長x寬x高	4400x2290x2450mm(174"x91"x99")

ESG-6150ASD II

工作台面積	610X1524mm(24"x60")
工作台縱向移動(工作台無段變數)	1560mm(61.5")

機能規格:

機型		ESG-6150ASD II
工作台面積		610x1524mm(24"x60")
最大研磨長度	縱向	1560mm(61.5")
最大研磨寬度	橫向	610mm(24")
主軸中心線至工作台面積最大距離		720mm;850mm(選配)
標準磁力夾頭尺寸		600x750x2pieces (23.6"x29.5")
工作台縱向移動	最大油壓行程	1600mm(63")
	最大手動行程	1650mm(64.9")
	工作台無段變速	5~30m/min
磨輪頭前後移動	每次自動進給量	1~25mm(0.04"~1")
	每次連續進給量	25~280mm/min(1"~11"/min)
	最大自動行程	660mm(25.98)
	最大手動行程	685mm(26.96)
	電子手輪每一轉	0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
	電子手輪每一刻	0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給 (伺服馬達控制)	每次自動進給量	粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm; 細磨 ASD /ASD II: 0.001~0.009mm
	寸進	Jogging downfeed:0.001mm(0.25/10000") ASD:0.001~0.04 Jogging step increment :0.001~0.05mm(1~25/10000") ASD II:0.001~0.05
	電子手輪(選配)	每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
	快速昇降速度(約)	460(18")/min
	慢速昇降速度(約)	6m(0.25")/min
	手輪每一轉	0.3mm
	手輪每一刻度	0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達	轉速	60HZ,1750 R.P.M. 50HZ,1450 R.P.M.
主軸馬達	馬力	Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪	外徑	400mm(16")
	寬度	65mm(2 1/2")(選配)
	孔內直徑	127mm(5")
油壓驅動	馬力	5HP/6P(5.625KW)
前後驅動	馬力	DC 400W/伺服
快速昇降驅動	馬力	700W/伺服
佔地空間(長寬高)	總空間空間	4500x3500x2350mm(177"x138"x93")
重量	淨重	12600KGS (27720LBS)
重量	毛重	14500KGS (31900LBS)
總額定馬力(約)		18HP(13.5KW)
材積	長x寬x高	4600x2290x2450mm(181"x91"x99")

ESG-6200ASD II

工作台面積	610X2060mm(24"x80")
工作台縱向移動(工作台無段變數)	2060mm(24")

機能規格:

機型		ESG-6200ASD II
工作台面積		610x2060mm(24"x80")
最大研磨長度	縱向	2060mm(24")
最大研磨寬度	橫向	610mm(24")
主軸中心線至工作台面積最大距離		720mm;850mm(選配)
標準磁力夾頭尺寸		600x1000x2pieces
工作台縱向移動	最大油壓行程	2100mm(82.7")
	最大手動行程	2150mm(84.6")
	工作台無段變速	5~30m/min
磨輪頭前後移動	每次自動進給量	1~25mm(0.04"~1")
	每次連續進給量	25~280mm/min(1"~11"/min)
	最大自動行程	660mm(25.98)
	最大手動行程	685mm(26.96)
	電子手輪每一轉	0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
	電子手輪每一刻	0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給 (伺服馬達控制)	每次自動進給量	粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm; 細磨 ASD /ASD II: 0.001~0.009mm
	寸進	Jogging downfeed:0.001mm(0.25/10000") ASD:0.001~0.04 Jogging step increment :0.001~0.05mm(1~25/10000") ASD II:0.001~0.05
	電子手輪(選配)	每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
	快速昇降速度(約)	460(18")/min
	慢速昇降速度(約)	6m(0.25")/min
	手輪每一轉	0.3mm
	手輪每一刻度	0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達	轉速	60HZ,1750 R.P.M. 50HZ,1450 R.P.M.
主軸馬達	馬力	Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪	外徑	400mm(16")
	寬度	65mm(2 1/2")(選配)
	孔內直徑	127mm(5")
油壓驅動	馬力	5HP/6P(5.625KW)
前後驅動	馬力	DC 400W/伺服
快速昇降驅動	馬力	700W/伺服
佔地空間(長寬高)	總空間空間	5660x3500x2350mm(223"x138"x93")
重量	淨重	13500KGS (29700LBS)
重量	毛重	15000KGS (33000LBS)
總額定馬力(約)		18HP(13.5KW)
材積	長x寬x高	5800x2290x2450mm(229"x91"x99")

ESG-8150ASD II

工作台面積	810X1550mm(32"x60")
工作台縱向移動(工作台無段變數)	1550mm(61")

機能規格:

機型		ESG-8150ASD II
工作台面積		810x1550mm(32"x60")
最大研磨長度	縱向	1550mm(61")
最大研磨寬度	橫向	810mm(32")
主軸中心線至工作台面積最大距離		720mm;850mm(選配)
標準磁力夾頭尺寸		800x750x2pieces
工作台縱向移動	最大油壓行程	1600mm(63")
	最大手動行程	1650mm(64.9")
	工作台無段變速	5~30m/min
磨輪頭前後移動	每次自動進給量	1~25mm(0.04"~1")
	每次連續進給量	25~280mm/min(1"~11"/min)
	最大自動行程	860mm(33.85")
	最大手動行程	885mm(34.85")
	電子手輪每一轉	0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
	電子手輪每一刻	0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給 (伺服馬達控制)	每次自動進給量	粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm; 細磨 ASD /ASD II: 0.001~0.009mm
	寸進	Jogging downfeed:0.001mm(0.25/10000") ASD:0.001~0.04 Jogging step increment :0.001~0.05mm(1~25/10000") ASD II:0.001~0.05
	電子手輪(選配)	每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
	快速昇降速度(約)	460(18")/min
	慢速昇降速度(約)	6m(0.25")/min
	手輪每一轉	0.3mm
	手輪每一刻度	0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達	轉速	60HZ,1750 R.P.M. 50HZ,1450 R.P.M.
主軸馬達	馬力	Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪	外徑	400mm(16")
	寬度	50mm(2");65mm(2 1/2")(選配)
	孔內直徑	127mm(5")
油壓驅動	馬力	5HP/6P(5.625KW)
前後驅動	馬力	DC 400W/伺服
快速昇降驅動	馬力	700W/伺服
佔地空間(長寬高)	總空間空間	4900x3700x2350mm(193"x146"x93")
重量	淨重	13500KGS (29700LBS)
重量	毛重	15000KGS (33000LBS)
總額定馬力(約)		22HP(13.5KW)
材積	長x寬x高	4600x2290x2450mm(181"x91"x99")

ESG-8200ASD II

工作台面積	810X2050mm(32"x80")
工作台縱向移動(工作台無段變數)	2050mm(80")

機能規格:

機型		ESG-8200ASD II
工作台面積		810x2050mm(32"x80")
最大研磨長度	縱向	2050mm(80")
最大研磨寬度	橫向	810mm(32")
主軸中心線至工作台面積最大距離		720mm;850mm(選配)
標準磁力夾頭尺寸		800mmx1000mmx2pieces
工作台縱向移動	最大油壓行程	2100mm(82.5")
	最大手動行程	2150mm(84")
	工作台無段變速	5~30m/min
磨輪頭前後移動	每次自動進給量	1~25mm(0.04"~1")
	每次連續進給量	25~280mm/min(1"~11"/min)
	最大自動行程	860mm(33.85")
	最大手動行程	885mm(34.85")
	電子手輪每一轉	0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
	電子手輪每一刻	0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給 (伺服馬達控制)	每次自動進給量	粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm; 細磨 ASD /ASD II: 0.001~0.009mm
	寸進	Jogging downfeed:0.001mm(0.25/10000") ASD:0.001~0.04 Jogging step increment :0.001~0.05mm(1~25/10000") ASD II:0.001~0.05
	電子手輪(選配)	每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
	快速昇降速度(約)	460(18")/min
	慢速昇降速度(約)	6m(0.25")/min
	手輪每一轉	0.3mm
	手輪每一刻度	0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達	轉速	60HZ,1750 R.P.M. 50HZ,1450 R.P.M.
主軸馬達	馬力	Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪	外徑	400mm(16")
	寬度	50mm(2");65mm(2 1/2")(選配)
	孔內直徑	127mm(5")
油壓驅動	馬力	7.5HP/6P(5.625KW)
前後驅動	馬力	DC 400W/伺服
快速昇降驅動	馬力	700W/伺服
佔地空間(長寬高)	總空間空間	5660x3700x2350mm(223"x146"x93")
重量	淨重	15000KGS (33000LBS)
重量	毛重	16500KGS (36300LBS)
總額定馬力(約)		22HP(13.5KW)
材積	長x寬x高	5800x2290x2450mm(229"x91"x99")

ESG-8300ASD II

工作台面積	810X3050mm(32"x120")
工作台縱向移動(工作台無段變數)	3050mm(120")

機能規格:

機型		ESG-8300ASD II
工作台面積		810x3050mm(32"x120")
最大研磨長度	縱向	3050mm(120")
最大研磨寬度	橫向	810mm(32")
主軸中心線至工作台面積最大距離		720mm;850mm(選配)
標準磁力夾頭尺寸		800mmx1000mmx3pieces
工作台縱向移動	最大油壓行程	3100mm(122")
	最大手動行程	3150mm(124")
	工作台無段變速	5~30m/min
磨輪頭前後移動	每次自動進給量	1~25mm(0.04"~1")
	每次連續進給量	25~280mm/min(1"~11"/min)
	最大自動行程	860mm(33.85")
	最大手動行程	885mm(34.85")
	電子手輪每一轉	0.1mm x1; 0.1mm x2; 0.1mm x4 (選配)
	電子手輪每一刻	0.001mm x1; 0.001mm x2; 0.001mm x4 (選配)
輪頭垂直進給 (伺服馬達控制)	每次自動進給量	粗磨 ASD:0.001~0.04mm/ASD II: 0.001~0.05mm; 細磨 ASD /ASD II: 0.001~0.009mm
	寸進	Jogging downfeed:0.001mm(0.25/10000") ASD:0.001~0.04 Jogging step increment :0.001~0.05mm(1~25/10000") ASD II:0.001~0.05
	電子手輪(選配)	每一刻度:0.001mm x1; 0.001 x2; 0.001 x4(選配)
	快速昇降速度(約)	460(18")/min
	慢速昇降速度(約)	6m(0.25")/min
	手輪每一轉	0.3mm
	手輪每一刻度	0.001mm x1; 0.001mm x2; 0.001 x4
主軸馬達	轉速	60HZ,1750 R.P.M. 50HZ,1450 R.P.M.
主軸馬達	馬力	Standard:10HP/4P(7.5KW) ; optional:15HP/4P(11.25KW);20HP/4P(15KW); 25HP/4P(18.75KW)
標準砂輪	外徑	400mm(16")
	寬度	50mm(2");65mm(2 1/2")(選配)
	孔內直徑	127mm(5")
油壓驅動	馬力	7.5HP/6P(5.625KW)
前後驅動	馬力	DC 400W/伺服
快速昇降驅動	馬力	700W/伺服
佔地空間(長寬高)	總空間空間	7560x3700x2350mm(298"x146"x93")
重量	淨重	17000KGS (37400LBS)
重量	毛重	19000KGS (41800LBS)
總額定馬力(約)		22HP(13.5KW)
材積	長x寬x高	7600x2290x2450mm(300"x91"x99")

機械特性：


高精密主軸 ( 614~818機型用)	·鞍座和工作台滑動面

·可調整的工作首輪	·安全左右定位系統 (614機型用)	·自動潤滑系統

·橫向滑動面採用雙V型	電氣箱(ASD機型)

選購附件：


永磁盤	電磁盤	可傾式磁盤	磁力控制器

單用水機	單用水機附件磁性過濾器	單用吸塵器	吸塵冷卻兩用水機

手拉式紙帶水機	自動紙帶水機附磁性過濾器	防水罩	手動平行修整器

沖子成型器	光學尺	砂轂輪	工作燈

平衡台	轉輪式平衡台	前後微調 (614/818機型用)	昇降微調式電子手輪(ASD機型專用)

精密虎鉗	變頻器	開啟式砂輪護罩	圓弧修整器

標準附件：

1. 工具和工具箱	5.砂輪	9. 鑽石筆座
2. 砂輪轂拔取螺帽	6. 砂輪轂	10. 前後滾珠螺桿
3. 平衡棒	7. 油漆罐
4. 水平調整螺絲和墊塊	8. 自動潤滑系統
