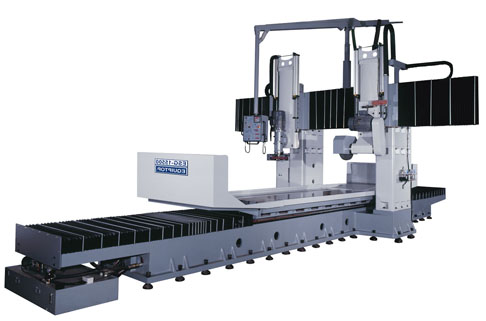

| 産品名 |
眾程龍門 |
| 工作台面績 |
1500 X 3000 / 1500 X 4000 / 1500 X 5000 mm |
工作台縱向移動
(工作台無段變速) |
5 ~ 25 M/min |
| 龍門磨床之型號規格表： |
|
規格項目 |
單位 |
ESG-15300 |
ESG-15400 |
ESG-15500 |
|
最大行程（寬 X 長） |
mm |
2050 X 3200 |
2050 X 4200 |
2050 X 5200 |
|
砂輸至臺面距離（立軸） |
mm |
720 |
|
工作臺面至主軸中心距離（臥頭） |
mm |
1050 |
|
研廣面積 |
mm |
2050 X 3200 |
2050 X 4200 |
2050 X 5200 |
|
工作臺面積 |
mm |
1500 X 3000 |
1500 X 4000 |
1500 X 5000 |
|
立式研磨頭傾斜角度 |
|
正負 90° |
|
工作臺左右速度 |
M/min |
5 ~ 25 |
|
門柱間距可研磨行程 |
mm |
0 ~ 2050 |
|
油箱馬力 |
HP |
15HP(20HP OPT) |
|
寸動時前後進給量（近似值） |
mm |
0 ~ 50 |
|
上下最小進給量 |
mm/min |
0.001 |
|
電子手輪每一刻度 |
mm |
0.001 X 1 |
0.001 X 10 |
0.001 X 100 |
|
左右行程距離調整 |
mm |
200 ~ 3300 |
200 ~ 4300 |
200 ~ 5300 |
|
主軸馬力 |
HP |
臥頭15HP/6P; 20HP(OPT)/立頭 5HP/4P; 7.5~15HP(OPT) |
|
前後伺服馬達 |
kw |
1.5 |
|
上下伺服馬達 |
kw |
1.0 |
|
前後最快速度（近似值） |
mm/min |
2000 |
|
上下最快速度（近似值） |
mm/min |
2000 |
|
|
mm |
臥頭 510 X 75 X 127 ； 立頭 405 X 50 X 127 |
|
砂輪轉速 |
rpm |
臥頭 1150 ； 立頭 1750 |
|
沖水泵流量 |
|
AHD : 90 ； PNC200 |
|
工作臺最大負重 |
kg |
5000 |
6000 |
7000 |
|
機械重量 |
kg |
35000 |
40000 |
45000 | |
| |

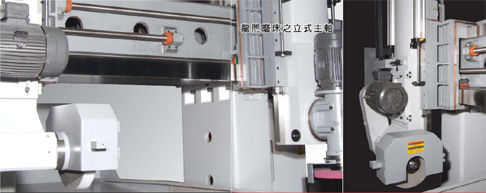

| 龍門磨床之立式主軸： |

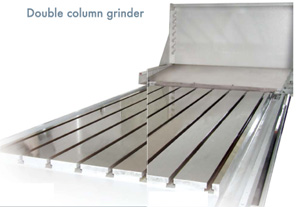

龍門磨床工作臺面
