| 産品名 | 廣州南方馬鞍車床 |
| 工作台面績 | ---- |
| 工作台縱向移動 (工作台無段變速) |
------ |

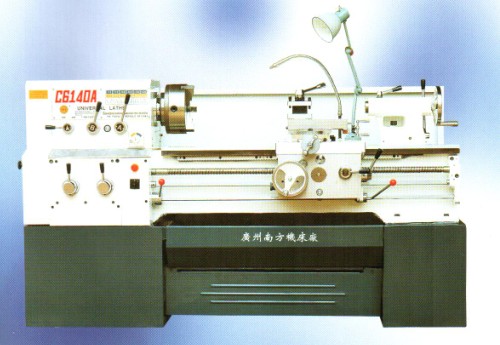

| 車 床 型 號 | C6132A | C6232A | C6140A | C6240A | |
| 主機規格 | 中心高 | 175 mm | 202 mm | ||
| 床身上最大回轉直徑 | 350 mm | 400 mm | |||
| 最大工件長度 | 500 mm / 750 mm / 1000 mm | ||||
| 刀架最大行程（縱向） | 400 mm / 600 mm / 900 mm | ||||
| 刀架上最大工件回轉直徑 | φ190 | φ240 | |||
| 馬鞍槽内最大工件回轉直徑 | φ520 | φ580 | |||
| 花盤前馬鞍有效長度 | 200 mm | ||||
| 棒料直徑 | φ45 | ||||
| 導軌跨距 | 290 mm | ||||
| 主 軸 | 通孔直徑 | φ46（或φ52） | |||
| 錐孔 | MT6 | ||||
| 轉速50Hz（60Hz） | 25～1600 r/min（30～2000 r/min）正反各12種 | ||||
| 刀 架 | 刀架横向最大行程 | 240 mm | |||
| 小刀架最大行程 | 140 mm | ||||
| 縱向刻度值 | 0.5 mm/格 100 mm/r | ||||
| 横刀架刻度值 | 0.05 mm/格 4 mm/r | ||||
| 小刀架刻度值 | 0.05 mm/格 3 mm/r | ||||
| 刀架回轉角度范圍 | ±45° | r/格 | |||
| 主軸中心線至刀具支承面距離 | 22 mm | 27 mm | |||
| 刀桿截面尺寸（高×寬） | 20 mm×20mm | 25 mm×20mm | |||
| 縱向進给量 | 0.04～2.16 mm/r 138種 | ||||
| 横向進给量 | 0.02～1.08mm/r 138種 | ||||
| 主軸中心線到方刀架侧面最大距離 | 205mm | ||||
| 尾 座 | 尾座套筒内孔錐度 | MT4 | |||
| 尾座套筒最大移動量 | 130 mm | ||||
| 横向最大移動量 | ±10mm | ||||
| 螺 纹 | 公制 | 0.45～20mm/r 30種 | |||
| 英制 | 80～1 1/4n/ I” 35種 | ||||
| 模數 | 0.25～10 mm 25種 | ||||
| 徑節 | 160～3 1/2DP 30種 | ||||
| 電機 | 主電機 | YD132M-8/4 B5 TH 3/4.5 KW | |||
| 主電機轉速 50Hz(60Hz) | 750/1500 r/min (900/1800 r/min) | ||||
| 冷郤泵電機 | AYB--20TH 0.115 KW | ||||
| 外形尺寸 長×寬×高 |
中心距 500 mm | 1700×900×1200 mm | 1700×900×1250 mm | ||
| 750 mm | 1950×900×1200 mm | 1950×900×1250 mm | |||
| 1000 mm | 2150×900×1200 mm | 2150×900×1250 mm | |||
| 净 重 | 中心距 500 mm | 1200kg | 1250kg | ||
| 750 mm | 1300kg | 1350kg | |||
| 1000 mm | 1400kg | 1400kg | |||
| 皮 帶 | 主傳動三角皮帶型號規格 | A-1900mm | A-1950mm | ||

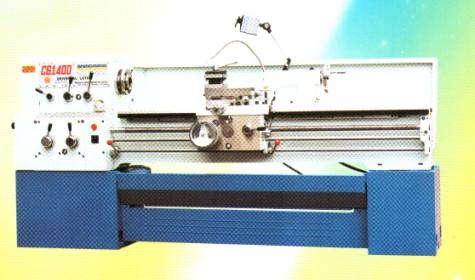

| 車 床 型 號 | C6135D | C6232D | C6140D | C6240D | |
| 主機規格 | 中心高 | 175 mm | 202 mm | ||
| 床身上最大回轉直徑 | 350 mm | 400 mm | |||
| 最大工件長度 | 750 mm / 1000 mm / l500 mm | ||||
| 刀架最大行程（縱向） | 650 mm / 900 mm / 1400 mm | ||||
| 刀架上最大工件回轉直徑 | φ190 | φ240 | |||
| 馬鞍槽内最大工件回轉直徑 | φ520 | φ580 | |||
| 花盤前馬鞍有效長度 | 200 mm | ||||
| 棒料直徑 | φ45 | ||||
| 導軌跨距 | 320 mm | ||||
| 主 軸 | 通孔直徑 | φ52 | |||
| 錐孔 | MT6 | ||||
| 轉速50Hz（60Hz） | 25～1600 r/min（30～2000 r/min）正反各12種 | ||||
| 刀 架 | 刀架横向最大行程 | 240 mm | |||
| 小刀架最大行程 | 140 mm | ||||
| 縱向刻度值 | 0.5 mm/格 100 mm/r | ||||
| 横刀架刻度值 | 0.05 mm/格 4 mm/r | ||||
| 小刀架刻度值 | 0.05 mm/格 3 mm/r | ||||
| 刀架回轉角度范圍 | ±45° | r/格 | |||
| 主軸中心線至刀具支承面距離 | 22 mm | 27 mm | |||
| 刀桿截面尺寸（高×寬） | 20 mm×20mm | 25 mm×20mm | |||
| 縱向進给量 | 0.04～2.16 mm/r 138種 | ||||
| 横向進给量 | 0.02～1.08mm/r 138種 | ||||
| 主軸中心線到方刀架侧面最大距離 | 205mm | ||||
| 尾 座 | 尾座套筒内孔錐度 | MT4 | |||
| 尾座套筒最大移動量 | 130 mm | ||||
| 横向最大移動量 | ±10mm | ||||
| 螺 纹 | 公制 | 0.45～20mm/r 30種 | |||
| 英制 | 80～1 1/4n/ I” 35種 | ||||
| 模數 | 0.25～10 mm 25種 | ||||
| 徑節 | 160～3 1/2DP 30種 | ||||
| 電機 | 主電機 | YD132M-8/4 B5 TH 3/4.5 KW | |||
| 主電機轉速 50Hz(60Hz) | 750/1500 r/min (900/1800 r/min) | ||||
| 冷郤泵電機 | AYB--20TH 0.115 KW | ||||
| 外形尺寸 長×寬×高 |
中心距 500 mm | 1700×900×1200 mm | 1700×900×1250 mm | ||
| 750 mm | 1950×900×1200 mm | 1950×900×1250 mm | |||
| 1000 mm | 2150×900×1200 mm | 2150×900×1250 mm | |||
| 净 重 | 中心距 500 mm | 1300kg | 1350kg | ||
| 750 mm | 1400kg | 1450kg | |||
| 1000 mm | 1700kg | 1750kg | |||
| 皮 帶 | 主傳動三角皮帶型號規格 | A-1900mm | |||

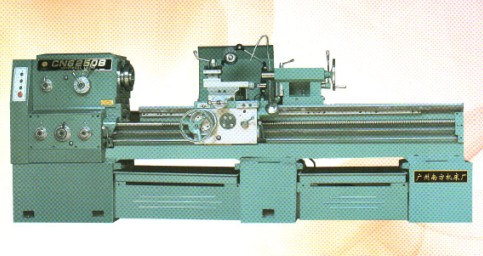

| 車 床 型 號 | CN6140B | CN6240B | CN6150B | CN6250B | |
| 主機規格 | 中心高 | 210mm | 250mm | ||
| 床身上最大回轉直徑 | 420mm | 500 mm | |||
| 最大工件長度 | 1000 mm / l500 mm / 2000mm / 3000mm | ||||
| 刀架最大行程（縱向） | 1000 mm / l500 mm / 2000mm / 3000mm | ||||
| 刀架上最大工件回轉直徑 | 220mm | 300mm | |||
| 馬鞍槽内最大工件回轉直徑 | 630mm | 710mm | |||
| 花盤前馬鞍有效長度 | 240mm | 240mm | |||
| 棒料直徑 | Ф80 | ||||
| 主 軸 | 通孔直徑 | Ф82 | |||
| 錐孔 | Ф90/1：2 | ||||
| 轉速50Hz（60Hz） | 9`1600r/min 正反各12種 | ||||
| 刀 架 | 刀架横向最大行程 | 320mm | 360mm | ||
| 小刀架最大行程 | 145mm | ||||
| 縱向刻度值 | 1mm/格式 300mm/r | ||||
| 横刀架刻度值 | 0.05mm/格式 5mm/r | ||||
| 小刀架刻度值 | 0.05mm/格式 5mm/r | ||||
| 刀架回轉角度范圍 | ±50° | 1°/格 | |||
| 主軸中心線至刀具支承面距離 | 28mm | 28mm | |||
| 刀桿截面尺寸（高×寬） | 25mm×25mm | 25mm×25mm | |||
| 縱向進给量 | 0.028~6.43mm/r 93種 | ||||
| 横向進给量 | 0.012~2.73mm/r 93種 | ||||
| 尾 座 | 尾座套筒内孔錐度 | MT5 | |||
| 尾座套筒最大移動量 | 150 | ||||
| 横向最大移動量 | ±15mm | ||||
| 螺 纹 | 公制 | 0.5~224 48種 | |||
| 英制 | 72~1/8t/in 48種 | ||||
| 模數 | 0.5~112 42種 | ||||
| 徑節 | 56~1/4DP 45種 | ||||
| 電機 | 主電機 | 7．5kW | |||
| 主電機轉速 50Hz | 1500r/min | ||||
| 冷郤泵電機 | 90W 快速電機 250W | ||||
| 外形尺寸 長×寬×高 |
中心距 1000mm | 2625mm×1043mm×1275mm | 2625mm×1077mm×1315mm | ||
| 1500mm | 3125mm×1043mm×1275mm | 3125mm×1077mm×1315mm | |||
| 2000mm | 3625mm×1046mm×1275mm | 3625mm×1077mm×1315mm | |||
| 3000mm | 4625mm×1046mm×1275mm | 4625mm×1077mm×1315mm | |||
| 净 重 | 中心距 1000mm | 2250kg | 2350kg | ||
| 1500mm | 2450kg | 2550kg | |||
| 2000mm | 2650kg | 2750kg | |||
| 3000mm | 3800kg | 3900kg | |||
| 皮 帶 | 主傳動三角皮帶型號規格 | B-2260mm | B-2260mm | ||

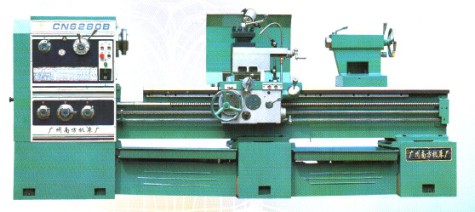

| 車 床 型 號 | CN6280B | CN6180B | |
| 主機規格 | 中心高 | 400mm | |
| 床身上最大回轉直徑 | 800mm | ||
| 最大工件長度 | 2000mm | 3500mm | |
| 刀架最大行程（縱向） | 3450mm | ||
| 刀架上最大工件回轉直徑 | 560mm | ||
| 馬鞍槽内最大工件回轉直徑 | Ф1000X240mm | ||
| 花盤前馬鞍有效長度 | 240mm | ||
| 棒料直徑 | Ф80 | ||
| 床身寬度 | 510mm | ||
| 主 軸 | 通孔直徑 | Ф82 | |
| 錐孔 | Ф90/1：2 | ||
| 轉速50Hz | 8－1400r/min 正反各24種 | ||
| 主軸頭聯接 | A8 | ||
| 主軸輸出最大扭矩 | 1400N/M | ||
| 許用最大切削力（Pz） | 12000N | ||
| 許用最大切削力（Px） | 3500N | ||
| 刀 架 | 刀架横向最大行程 | 410mm | |
| 小刀架最大行程 | 175mm | ||
| 縱向刻度值 | 1mm/格式 300mm/r | ||
| 横刀架刻度值 | 0.05mm/格式 5mm/r | ||
| 小刀架刻度值 | 0.05mm/格式 5mm/r | ||
| 刀架回轉角度范圍 | ±50° | ||
| 主軸中心線至刀具支承面距離 | 约28mm | ||
| 刀桿截面尺寸（高×寬） | 25mm×25mm | ||
| 縱向進给量 | 0.028~6.43mm/r 93種 | ||
| 横向進给量 | 0.012~2.73mm/r 93種 | ||
| 尾 座 | 尾座套筒内孔錐度 | MT5 | |
| 尾座套筒最大移動量 | 150 | ||
| 横向最大移動量 | ±15mm | ||
| 螺 纹 | 公制 | 0.5~224 48種 | |
| 英制 | 72~1/8t/in 48種 | ||
| 模數 | 0.5~112 42種 | ||
| 徑節 | 5~1/4DP 45種 | ||
| 電機 | 主電機 | 7．5kW | |
| 主電機轉速 50Hz | 1500r/min | ||
| 冷郤泵電機 | 90W 快速電機 370W | ||
| 外形尺寸 長×寬×高 |
中心距 2000mm | 3560mm×1340mm×1430mm | |
| 中心距 3500mm | 5060mm×1340mm×1430mm | ||
| 净 重 | 中心距 2000mm | kg | |
| 中心距 3500mm | kg | ||
| 皮 帶 | 主傳動三角皮帶型號規格 | B-2600mm | |
