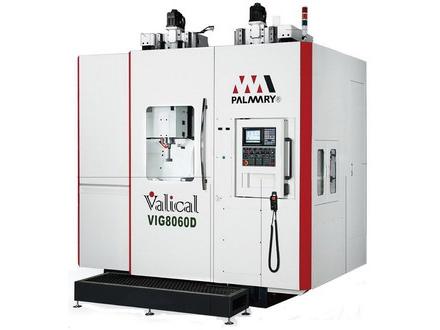

VIG-8060
特點:
- 1. 引導式對話控制系統
- 以三菱M70控制器搭配引導式對話式畫面,始操作者能在畫面指引中,引導使用大光長榮所規劃的各類研磨加工模組,輕易的完成加工程式的撰寫。
- 2. 電器箱
- 電控元件採用高品質組件,符合CE規範標準,性能穩定,電器箱配有熱交換器,維持恆溫工作環境,確保穩定電控性能。
- 3. 右砂輪軸(Z軸)
- 採用10000rpm主軸,以三菱主軸馬達 SJ-PF11-01(B112F)驅動,內部設計油循環迴路冷卻,鼻端為BBT50刀桿專用,搭配ATC刀庫更換刀具,以擴展多功能性研磨。
- 4. 左砂輪軸(B軸)
- 以內藏式30000rpm內磨主軸為配備,同為油循環迴路冷卻系統,獨立滑座作業,以配合小孔徑加工,滿足內外徑可多方面研磨之需求。
- 5. 端測系統
- 裝置於BBT50刀桿上,配置在ATC刀庫中,可共同以砂輪主軸為基準,同步自動量測修正工作物基準點。(選購配件)
- 6. 油壓滑台修整座
- 搭配液壓式滑台修整座,平時加工時可將修整座內藏,在執行修整時前進至定位修整,有效的增加砂輪工作運作空間。亦可搭配滾輪式修整座使用。(選購配件)
- 7. ATC刀庫
- 配置6個刀座並使用BBT50刀桿,可同時裝載適用尺寸的砂輪進行研磨,自動換刀系統可簡化工作物加工更換砂輪的動作,執行最佳加工效率。

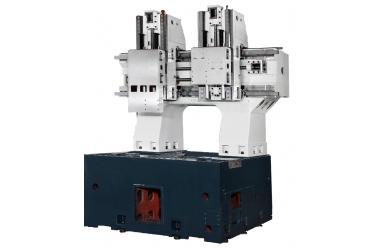

機體結構圖:
規格:
規格 |
機型 |
VIG-8060 |
VIG-8060A |
VIG-8060D |
VIG-8060AD | |
能力 |
|
|
|
|
| |
內徑研磨尺寸範圍 (Z/B) |
mm |
Ø50~Ø800 /Ø30~ Ø70 |
Ø30 ~ Ø70 |
Ø50 ~ Ø800 / Ø30 ~ Ø70 | ||
外徑最大研磨尺寸 |
mm |
Max. Ø800 |
Max. Ø70 |
Max. Ø800 |
Max. Ø800 | |
Z軸外徑可研磨最大長度 |
mm |
550 |
550 |
550 |
550 | |
Z軸內徑可研磨最大長度 |
mm |
Ø50~Ø250 =325 Ø250 ~Ø800=500 |
|
Ø50 ~ Ø250 = 325 Ø250~ Ø800 = 500 | ||
B軸內徑可研磨最大長度 |
mm |
|
250 |
400 |
250 | |
工件最大旋徑 |
mm |
Ø850 |
Ø850 |
Ø850 |
Ø850 | |
工件最大長度 |
mm |
600 |
600 |
600 |
600 | |
工件最大載重 |
kg |
700 |
700 |
700 |
700 | |
行程 |
|
|
|
|
| |
X軸 左右移動 |
mm |
1000 |
|
1000 |
1000 | |
A軸 左右移動 |
mm |
|
900 |
900 |
900 | |
Z軸 上下移動 |
mm |
650 |
|
650 |
650 | |
B軸 上下移動 |
mm |
|
250 |
400 |
250 | |
砂輪主軸 |
|
|
|
|
| |
Z軸 外研砂輪主軸迴轉速 |
rpm |
2000~10000 |
|
2000 ~ 10000 |
2000 ~ 10000 | |
Z軸 外研砂輪直徑 |
mm |
Ø45~Ø200 |
|
Ø45 ~ Ø200 |
Ø45 ~ Ø200 | |
Z軸 外研砂輪軸端孔型式 |
|
BBT.50 |
|
BBT.50 |
BBT.50 | |
B軸 內研砂輪主軸迴轉速 |
rpm |
|
10000~30000 | |||
Z軸 內研砂輪直徑 |
mm |
Ø45~Ø100 |
|
Ø45 ~ Ø100 |
Ø45 ~ Ø100 | |
B軸 內研砂輪直徑 |
mm |
|
Ø22 ~ Ø60 |
Ø22 ~ Ø60 |
Ø22 ~ Ø60 | |
Z軸 內研砂輪軸端孔形式 |
|
BBT. 50 |
|
BBT. 50 |
BBT. 50 | |
B軸 內研砂輪軸端孔形式 |
|
|
Direct Mountung |
Direct Mounting |
Direct Mounting | |
內磨傾斜 |
|
|
|
|
| |
S2內研砂輪傾斜角度(逆時針) |
|
|
0° ~ 15° |
|
0° ~ 15° | |
工作台 |
|
|
|
|
| |
工件主軸迴轉速 |
rpm |
12 ~ 200 |
12 ~ 200 |
12 ~ 200 |
12 ~ 200 | |
工件台尺寸 (花盤) |
mm |
Ø800 |
Ø800 |
Ø800 |
Ø800 | |
T型槽適用螺帽尺寸 |
|
M20 |
M20 |
M20 |
M20 | |
工件夾頭尺寸 (選配) |
mm |
Ø450 (18") |
Ø450 (18") |
Ø450 (18") |
Ø450 (18") | |
進給 |
|
|
|
|
| |
X/Z (A/B)軸 快速進給 |
M/min |
10 |
10 |
10 |
10 | |
X/Z (A/B)軸 切削速度 |
mm/min |
0 ~ 4000 |
0 ~ 4000 |
0 ~ 4000 |
0 ~ 4000 | |
X/Z (A/B)軸 微動/每一圈 |
mm |
0.1/1.0 / 10 | ||||
X/Z (A/B)軸 微動/每一格 |
mm |
0.001/ 0.01 / 0.1 | ||||
X/Z (A/B)軸 最小設定單位 |
mm |
0.001 |
0.001 |
0.001 |
0.001 | |
X/Z (A/B)軸 滑軌形式 |
|
線軌/線軌 | ||||
砂輪自動交換 |
|
|
|
|
| |
砂輪自動交換數 |
pcs |
6 |
|
6 |
6 | |
刀庫形式 |
|
圓盤站立式 |
|
圓盤站立式 | ||
砂輪軸端孔形式 |
|
BBT.50 |
|
BBT.50 |
BBT.50 | |
砂輪自動交換方式 |
|
X/Z軸伺服移動 |
|
X/Z軸伺服移動 | ||
馬達 |
|
|
|
|
| |
外研砂輪主軸馬達 |
kw |
7.5 |
|
7.5 |
7.5 | |
內研砂輪主軸馬達 |
kw |
|
13 |
13 |
13 | |
工件主軸馬達 |
kw |
7.5 |
7.5 |
7.5 |
7.5 | |
冷卻泵浦馬達 |
kw |
2.6 |
2.6 |
2.6 |
2.6 | |
修整座油壓泵浦馬達 |
kw |
0.75 |
0.75 |
0.75 |
0.75 | |
潤滑系統 |
w |
20 |
20 |
20 |
20 | |
E軸旋轉工作台 |
kw |
|
3.5 |
|
3.5 | |
容量 |
|
|
|
|
| |
油箱容量 |
L |
24 |
24 |
24 |
24 | |
自動注油機容量 |
L |
6 |
6 |
6 |
6 | |
油溫冷卻機容量 |
L |
15 |
15 |
15 |
15 | |
氣壓儲蓄桶容量 |
L |
30 |
30 |
30 |
30 | |
冷卻水箱容量 |
L |
300 |
300 |
300 |
300 | |
電源供應 |
|
|
|
|
| |
電源容量 |
|
45KVA |
45KVA |
45KVA |
45KVA | |
機械尺寸 |
|
|
|
|
| |
長 x 寬 x 高 |
mm |
3300x3500 x 4000 | ||||
機械淨重 |
kg |
14000 |
14000 |
17000 |
17000 | |
數控 |
|
|
|
|
| |
數控裝置型別 |
|
三菱 |
三菱 |
三菱 |
三菱 |
標準配件:
2. CNC控制器(三菱 M70 對話式程式輸入軟體) 1組
3. 單點鑽石修整裝置 1組
4. 液壓潤滑系統 1組
5. 冷卻系統 1組
6. 電控系統 1組
7. 全閉迴路光學尺 1組
8. 工具與工具箱 1組
9. 主軸 2000 ~ 10,000 R.P.M. 用於型號 : 8060/8060D 1組
10. 內藏式主軸 10,000 ~ 30,000 R.P.M. 用於型號 : 8060D 1組
11. 主軸油冷卻裝置 1組
12. ATC自動換刀系統 (最多可裝6支) 1組
13. 標準BBT. 50刀具 4支
14. 800mm 花盤治具 1組
選購配件:
2. 端面自動量測與補正
3. 內藏式砂輪主軸 (30,000 ~ 75,000 R.P.M.)
4. 鑽石滾輪修整座
5. 集霧裝置
6. 電磁式冷卻液除屑裝置
7. 紙帶式冷卻液除屑裝置
8. 油水分離機
9. 電流間隙防撞系統
10. 工件夾治具

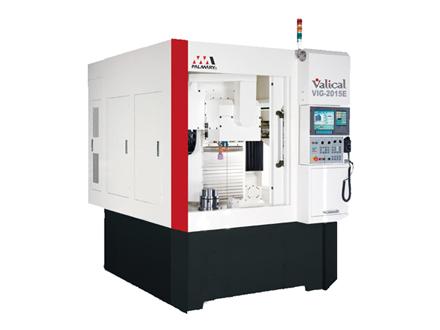

VIG-2015 / VIG-2015E
特點:
- 1. 立式磨床優點:
- (1) 不受工件與夾具自重導致震動與偏擺問題,影響研磨精度。
- (2) 不規則外型工件之夾持容易。
- (3) 內孔與外型不對稱之工件,也可做內孔與端面研磨。
- (4) 蜂巢式機體結構,保證最佳機械剛性與穩定性。
- (5) 機體採用高級米漢納(Meehanite)鑄鐵製成,經燒炖處理及時效處理在加工,材質穩定性佳,無變形之虞。
- (6) X, Z軸採用交叉式滾柱線性滑軌,耐荷重能力優異。

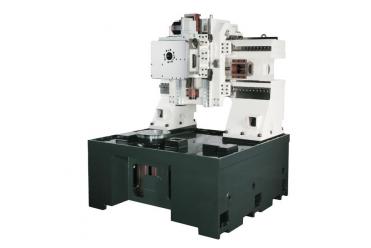

機體結構圖:
規格:
機型 | VIG-2015/VIG-2015E | |
能力 | ||
內孔研磨尺寸範圍 | mm | Ø14 ~ Ø200 |
外圓研磨尺寸範圍 | mm | Max. Ø200 |
研磨最大長度 | mm | 150 |
工件最大旋徑 | mm | Ø300 |
工件最大長度 | mm | 150 |
工件最大載重 | kg | 100 |
行程 | ||
X軸左右移動 | mm | 500 |
Z軸上下移動 | mm | 400 |
砂輪主軸 | ||
砂輪回轉數 | rpm | 9,000 ~ 30,000 (Opt. 75,000) |
砂輪直徑 | mm | Ø10 ~ Ø95 |
砂輪最大線速度 | M/min | 2700 |
外摩主軸 (E系列) | ||
砂輪回轉數 | rpm | 2,000 ~ 4,000 |
砂輪直徑 | mm | Ø355 x Ø50 x 127 |
砂輪最大線速度 | M/min | 2700 |
工件軸 | ||
工件軸回轉數 | rpm | 40 ~ 800 |
工件夾頭 | ||
工件夾頭尺寸 | mm | 200 |
進給 | ||
X/Z軸快速進給 | M/min | 6M |
X/z軸切削速率 | mm/min | 0 ~ 16,000 |
X/Z軸最小設定單位 | mm | 0.001(0.0001) |
X/Z軸滑軌形式 | 線性滑軌 | |
馬達 | ||
工件軸 | kw | 3.5 |
內磨主軸 | kw | 3.0 扭距 : S1 = 1.1Nm , S6 = 1.5Nm |
外磨主軸 (E系列) | kw | 3.0 扭距 : S1 = 15Nm , S6 = 20Nm |
冷卻幫浦 | kw | 0.75 |
油壓幫浦 | kw | 0.75 |
潤滑系統 | w | 20 |
容量 | ||
冷卻水箱 | L | 140 |
油壓油箱 | L | 20 |
主軸水冷卻水箱 | L | 15 |
電源供應 | ||
電源容量 | AC200V 32KVA | |
機械尺寸 | ||
長 x 寬 x 高 | mm | 2,300 x 1,900 x 2,400 |
機械淨重 | kg | 7000 |
數控 | ||
裝置型別 | 三菱 |
標準配件:
2. CNC控制器 (三菱M60對話式程式輸入軟體)
3. 鑽石修刀
4. 油壓系統
5. 冷卻系統
6. 工具與工具箱
7. 內藏式砂輪主軸(9,000 ~ 30,000 RPM)
8. 主軸水冷卻裝置
9. X, Z軸光學尺
選購配件:
2. 3爪夾頭
3. 內藏式砂輪主軸 (30,000 ~ 75,000 RPM)
4. 迴轉式修整裝置
5. 軟爪車削裝置
6. 集霧裝置
7. 電磁除屑機
8. 紙帶式冷卻液除屑裝置
9. 油水式冷卻液除屑裝置
10. 外徑自動量測裝置
11. 內徑自動量測裝置
12. 電流間隙防撞系統
