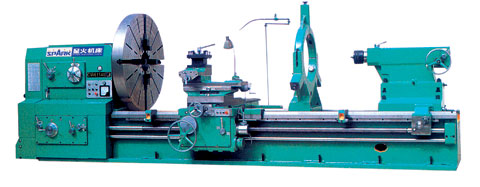

| 産品名 | 天水星火大型臥式車床 |
| 工作台面績 | ---- |
| 工作台縱向移動 (工作台無段變速) |
---- |
| 主参數 | CW61100E CW62100E | CW61125E CW62155E | CW64100E CW62140E | CW61125 CW62125 | CW61140 CW62140 | CW61160 CW62160 | CW61180/1 CW62180/1 | ||
| 床身上最大回轉直徑 | mm(in) | 1000(40) | 1250(50) | 1400(56) | 1250(50) | 1400(56) | 1600(64) | 1800(72) | |
| 馬鞍處最大回轉直徑 | mm(in) | 1250(50) | 1500(60) | 1650(66) | 1750(870) | 1930(77) | 2110(84) | ||
| 刀架上最大回轉直徑 | mm(in) | 650(26) | 900(36) | 980(38) | 900(36) | 1100(44) | 1280(51) | 1480(59) | |
| 最大車削長度 | mm(in) | 1500-16000(60-640) | 1500-16000(60-640) | ||||||
| 頂尖間工件最大重量 | kg | 6000、8000 | 8000、10000 | ||||||
| 床身寬度 | mm(in) | 755(33) | 970(39) | ||||||
| 主軸端部代號 | ISO | A2-15 | A2-15 | ||||||
| 主軸前軸承直徑 | mm(in) | 200(8) | 200(8)、220(8.8) | ||||||
| 主軸孔徑 | mm(in) | 130(5.2) 100(4) | 130(5.2)、100(4) | ||||||
| 主軸錐孔 | Metric No.140 | Metric No.140 | |||||||
| 主軸轉速級數 | 手动21级（Manual operating) | ||||||||
| 主軸轉速范圍 | r/min | 3.15-315 2.5-250(2-200) | 3.15-315 2.5-250(2-200) | ||||||
| 主電機功率 | kw | AC22 | AC22 | ||||||
| 快移速度電機功率 | kw | 1.5 | 1.5 | ||||||
| 刀桿截面 | mm(in) | 45×45(1.8×1.8) | 45×45(1.8×1.8) | ||||||
| 刀架回轉角度 | ±90° | ±90° | |||||||
| 横刀架行程 | mm(in) | 200(8) | 200(8) | ||||||
| 縱刀架行程 | 200(8) | 400(16) | 200(8) | 400(16) | |||||
| 横滑板行程 | mm(in) | 520(21) | 695(27) | 720(28) | 880(35) | ||||
| 縱刀架快移速度 | mm/min | 935 | 935 | ||||||
| 横向快移速度 | mm/min | 1870 | 1870 | ||||||
| 縱向快移速度 | mm/min | 3740 | 3740 | ||||||
| 公制螺紋種數與范圍 | mm | 45、1-120 | 45、1-120 | ||||||
| 英制螺紋種數與范圍 | T.P.I. | 42、30-1/4 | 42、30-1/4 | ||||||
| 模数螺紋種數與范圍 | mm | 46、0.5-60 | 46、0.5-60 | ||||||
| 徑節螺紋種數與范圍 | D.P. | 48、60-0.5 | 48、60-0.5 | ||||||
| 縱向進给量種數與范圍 | m/rev | 97、0.064-12 | 97、0.064-12 | ||||||
| 横向進给量種數與范圍 | m/rev | 97、0.032-6 | 97、0.032-6 | ||||||
| 上刀架進给量種數與范圍 | m/rev | 97、0.016-3 | 97、0.016-3 | ||||||
| 尾座套筒直徑 | mm(in) | 160(6.4) | 160(6.4) 200(8) | ||||||
| 尾座套筒錐孔 | Metric No.80、Morse No.6 | Metric No.80、Morse No.6 | |||||||
| 尾座套筒行程 | mm(in) | 300(12) | 300(12) | ||||||
| 3米機型重量 | kg | 10800 | 11500 | 12300 | 11200 | 12200 | 13200 | 14200 | |
| 每米增加重量 | kg | 1200 | 1400 | ||||||
| 機床外形尺寸(長×寬×高)(3米) | mm | 6100 × 1900 × 2000 | 6100 × 2000 × 2100 | 6100 × 2100 × 2200 | 6360 × 2100 × 2300 | 6360 × 1960 × 2400 | 6360 × 2060 × 2500 |
6360 × 2160 × 2600 | |
|
主參數 |
|

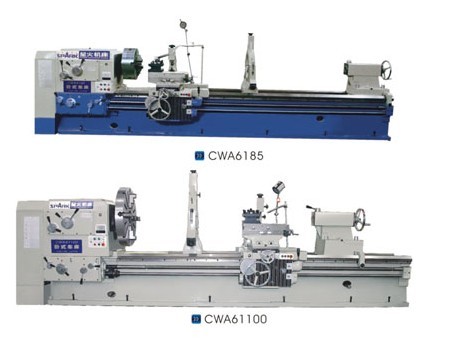

CWA6185 CWA6285 |
CWA61100 CWA62100 |
|
床身上最大回轉直徑 |
mm(in) |
850(34) |
1030(41) |
|
馬鞍處最大回轉直徑 |
mm(in) |
1150(46) |
1350(54) |
|
刀架上最大回轉直徑 |
mm(in) |
520(21) |
720(28) |
|
最大車削長度 |
mm(in) |
1500-16000(60-640) | |
|
頂尖間工件最大重量 |
kg |
4000 | |
|
床身寬度 |
mm(in) |
600(24) | |
|
主軸端部代號 |
ISO |
A2-11 | |
|
主軸前軸承直徑 |
mm(in) |
160(6.4) | |
|
主軸孔徑 |
mm(in) |
100(4) | |
|
主軸錐孔 |
|
Metric No.120 | |
|
主軸轉速級數 |
|
手动4档无级(Manual operating) | |
|
主軸轉速范圍 |
r/min |
5-630 | |
|
主電機功率 |
kw |
AC15 |
AC18.5 |
|
快移速度電機功率 |
kw |
1.1 | |
|
刀桿截面 |
mm(in) |
32×32(1.3×1.3) | |
|
刀架回轉角度 |
|
±90° | |
|
上刀架行程 |
mm(in) |
250(10) | |
|
横滑板行程 |
mm(in) |
600(24) | |
|
縱刀架快移速度 |
mm/min |
900 | |
|
横向快移速度 |
mm/min |
1800 | |
|
縱向快移速度 |
mm/min |
3640 | |
|
公制螺紋種數與范圍 |
mm |
56、1-120 | |
|
英制螺紋種數與范圍 |
T.P.I. |
56、30-1/4″ | |
|
模數螺紋種數與范圍 |
mm |
56、0.5-60 | |
|
徑節螺紋種數與范圍 |
D.P. |
56、60-0.5 | |
|
縱向進给量種數與范圍 |
m/rev |
64、0.08-9.6 | |
|
横向進给量種數與范圍 |
m/rev |
64、0.04-4.8 | |
|
上刀架進给量種數與范圍 |
m/rev |
64、0.02-2.4 | |
|
尾座套筒直徑 |
mm(in) |
120(4.8)″ | |
|
尾座套筒錐孔 |
|
Morse No.6 | |
|
尾座套筒行程 |
mm(in) |
250(10)″ | |
|
3米機器型重量 |
kg |
5300 |
5800 |
|
每米增加重量 |
kg |
1000 | |
|
機床外形尺寸(長×寬×高)(3米) |
mm |
5150×1500×1500 |
5150×1600×1600 |
