産品名	上海沖床
工作台面績	----
工作台縱向移動 (工作台無段變速)	----

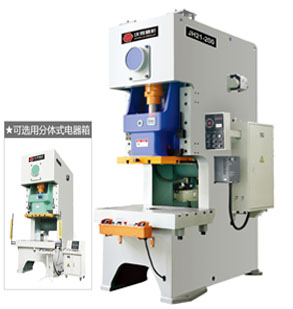

JH21系開式固定台壓力機

詳细介紹：

JH21的性能特點：

·優質鋼板焊接機身，均經過回火（或震動時效）,抛丸處理，剛性好，精度穗定.定

·曲軸縱置，結構緊凑，曲軸經高頻率淬火後磨削處理，光潔度好，轉動靈活；矩形六面加長導軌，導向面青铜鑲板，導向精度高；

·氣動雙平衡缸，平衡滑塊和上模重量，降低冲擊和噪音，消除連桿與滑塊間隙，减少受力零件冲擊與磨損

·整体採用進口PLC集中控制，氣路選用進口安全雙聯閥控制，可實現點動、寸動、單次和連續冲壓；

·滑塊、導軌、工作台板、連桿、接套等關鍵件均採用樹脂砂制造，與一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3級；

60T及以上噸位產品採用電動調節装模高度；精品配置，關鍵件如氣動原件、電器原件、密封件、按鈕等均選用進口件

技術參数：

技術參數		代號	單位	JH21-25	JH21-45	JH21-60	JH21-80	JH21-125
滑塊公稱力		Pe	KN	250	450	600	800	1250
公稱力行程		Sp	mm	3	4	4	5	6
滑塊行程		S	mm	80	120	140	160	180
行程次數	固定	n	times/min	100	80	70	60	50
	可變		times/min	60-100	50-80	45-70	40-60	35-50
封閉高度		H2	mm	250	270	300	320	350
封閉高度調節量		t	mm	50	60	70	80	90
滑塊中心至機身距離		C1	mm	210	225	270	310	350
立柱距離		d1	mm	450	515	560	610	670
滑塊底面尺寸	左右	a	mm	360	410	480	540	620
	前後	b	mm	250	340	400	460	520
模柄孔尺寸	直徑	d	mm	40	50	50	50	70
	深度	i	mm	65	60	70	65	90
工作台尺寸	左右	C	mm	720	825	930	950	1100
	前後	D	mm	400	440	520	600	680
落料孔直徑		φ	mm	150	150	150	150	160
工作台厚度		H3	mm	80	110	130	140	155
工作台離地面距離		H1	mm	780	800	900	900	900
外形尺寸	前後	A	mm	1496	1585	1540	1765	2040
	左右	B	mm	945	1075	1200	1200	1320
	高	H	mm	2120	2391	2570	2725	3035
地腳螺栓距離	前後	a＇	mm	980	1075	1100	1210	1430
	左右	b＇	mm	690	760	840	920	1040
電動機	型號			Y100L₂-4	Y132S-4	Y132S-4	Y132M-4	Y160M-4
	功率		KW	3	5.5	5.5	7.5	11
重量			Kg	2450	3550	5150	6450	9550
技術參數		代號	單位	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
滑塊公稱壓力		Pe	KN	1600	2000	2500	3150	4000
公稱力行程		Sp	mm	6	6	6	7	8
滑塊行程		S	mm	200	250	250	250	270
行程次數	固定	n	times/min	45	45	30	30	30
	可變		times/min	30-45	25-45	20-30	20-30	20-30
封閉高度		H2	mm	400	450	500	500	550
封閉高度調節量		t	mm	100	110	120	120	120
滑塊中心至機身距離		C1	mm	400	430	450	450	490
立柱距離		d1	mm	736	910	980	980	1050
滑塊底面尺寸	左右	a	mm	700	880	950	950	1020
	前後	b	mm	580	650	700	700	750
模柄孔尺寸	直徑	d	mm	70	70	70	70	70
	深度	i	mm	100	100	130	130	130
工作台尺寸	左右	C	mm	1170	1390	1500	1540	1700
	前後	D	mm	760	840	880	880	950
落料孔直徑		φ	mm	180	200	200	200	200
工作台厚度		H3	mm	165	180	190	190	210
工作台離地面距離		H1	mm	900	1000	1000	1000	1100
外形尺寸	前後	A	mm	2305	2600	2660	2720	2850
	左右	B	mm	1420	1540	1640	1680	1750
	高	H	mm	3215	3800	3865	3865	4150
地腳螺栓距離	前後	a＇	mm	1665	2020	2100	2140	2260
	左右	b＇	mm	1140	1360	1460	1500	1570
電動機	型號			Y160L-4	Y180M-4	Y200L₂-6	Y225M-6	Y250M-6
	功率		KW	15	18.5	22	30	37
重量			Kg	13600	19200	23200	26600	31600

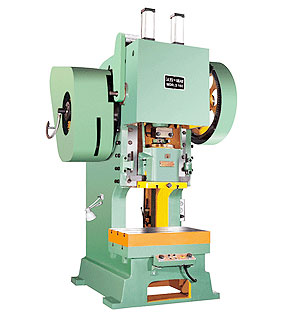

J21系列開式固定台壓力機

詳细介紹：

J21系列開式固定台壓力機的性能特點
1.此系列壓力機是通用型開式固定台曲柄壓力機。其中J21-80T採用整體鑄件機身，剛性離合器，并採用彈簧式平衡結構，工作平稳可靠。
2.J21-125T是J23-125T的變形產品,採用整體鑄件機身,不可倾,斜齒輪傳動, 剛性離合器。
3.J21Z-125T,J21Z-160T和JD21-200T採用干式摩擦離合器,可以使滑塊急停在任意位置,同時可實現單次、寸動、連續操作，有利于随時調節模具位置，提高加工精度；整機採用進口PLC集中控制，并配有安全雙聯閥和平衡缸，工作平稳可靠；并可配光電保護裝置，屬安全型壓力機。

技術參數

技術參數		單位 Unit	J21-80	J21-125	J21Z-125	J21Z-160
滑塊公稱壓力		KN	800	1250	1250	1600
公稱力行程		mm	7	8	8	8
滑塊行程		mm	120	150	150	160
行程次數		times/	40	35	35	35
行程次數		min	40	35	35	35
封閉高度		mm	330	370	370	400
封閉高度调節量		mm	80	100	100	110
滑塊中心線至機身距離		mm	330	390	390	390
立柱距離		mm	420	550	550	625
滑塊底面尺寸	左右L×R	mm	400	540	540	580
滑塊底面尺寸	前後F×B	mm	360	480	480	520
模柄孔尺寸	直徑	mm	50	60	60	70
模柄孔尺寸	深度	mm	70	75	75	80
工作台尺寸	左右L×R	mm	920	1090	1090	1140
工作台尺寸	前後F×B	mm	610	720	720	740
落料孔直徑		mm	180	180	180	160
工作台板厚度		mm	90	130	130	150
工作台離地面距離		mm	900	900	900	900
外形尺寸	左右L×R	mm	1960	2550	2100	2340
	前後F×B	mm	1630	1790	1890	2100
	高	mm	2900	3750	3625	3930
地腳螺拴距離	左右L×R	mm	1125	1415	1415	1550
地腳螺拴距離	前后F×B	mm	880	1290	1290	1380
電動機功率		KW	7.5	11	11	15
重量		KG	5800	11500	11900	16360

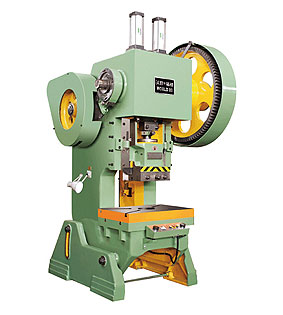

J23系列開式可倾壓力機

J23系列開式可倾壓力機的性能特點
1.此系列壓力機採用剛性轉鍵式離合器，结構簡單，操作、維修方便，採用斜齒輪傳動，工作平稳、；冲擊小、噪音低,J23-25型開式可倾壓力機為國內首家將傳動擋的滑動軸承(即铜瓦)改為滾動軸承的，更改後傳動擋耐磨損，避免了因銅瓦磨損快而導致齒輪噪音變大。
2.J23-35型開式可倾壓力機更是業内獨有，國内其他廠家生產的35T壓力機的機身基本採用25T壓力機的機身，傳動擋採用銅瓦。唯獨我們將機身重新設計，35T機身遠重于25T機身(機身强度好)，同時採用滚動軸承傳動(齒輪噪音小)，等同于一般意義上的輕型40T壓力機。
3. 80T及以上噸位壓力機均採用氣動雙平衡缸結構，平衡力波動小，平衡了滑塊及上模的重量，避免了因上述重量而產生的機床晃動。可以防止傳動中齒輪反向受力而造成的撞擊與噪音，可以消除連桿與滑塊間的間隙，减小受力零件的冲擊與磨損；可以防止因制動器失靈或連桿折斷時，滑塊墮落而產生的事故。

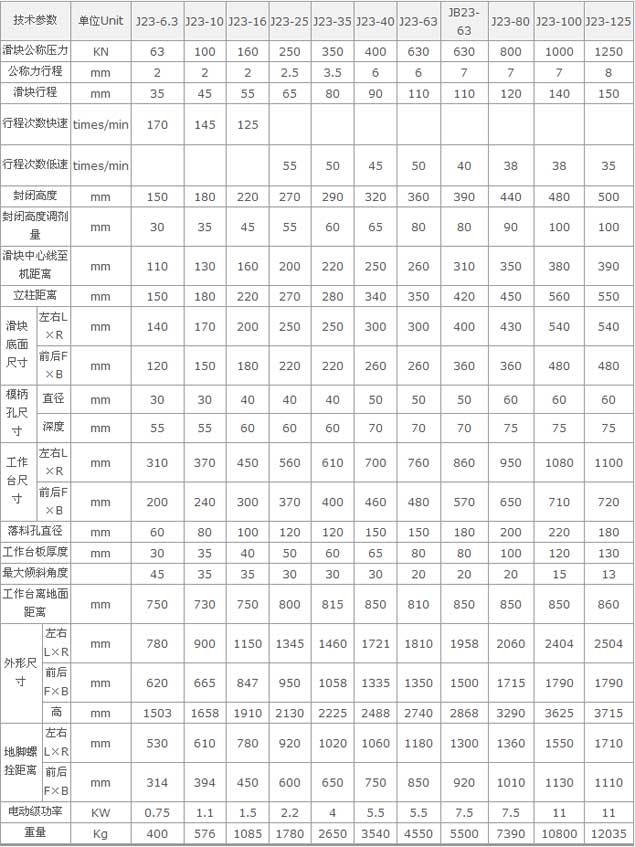

技術參數：
